连拓精密科技线材连接器防水气密测试仪案例

2022-08-22

目前市场上传统的线材连接器防水气密测试方法已经无法满足连接器防水检测需求。因而连拓精密科技新型线材连接器防水气密测试仪，也随着市场的推动在市场上推行。那么，线材连接器防水气密测试是如何做到防水测试的呢？本次，连拓精密科技为大家展示一组线材连接器防水气密测试仪应用案例。

在对线材连接器防水气密测试时，考虑到线材的一端没有防水，通常我们会将线材部分放在模具的外面。如图，我们为客户制作的线材连接器防水气密测试模具细节图。

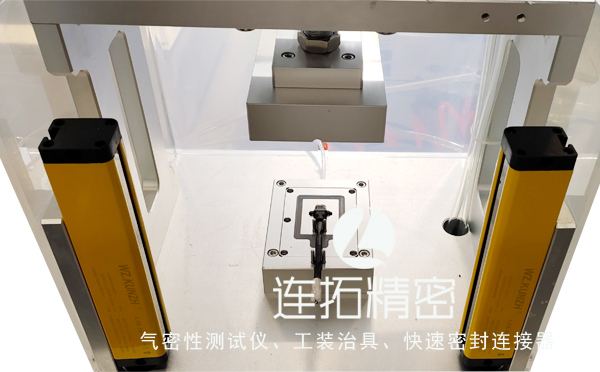

图：线材连接器防水气密测试模具细节

检测前，连拓精密科技会根据线材的形状定制一个模具工装，将线材放入到工装模具中，与我们的仪器连接，仪器内部有一个阀岛、储气罐等部件及我们设定好的程序，通过连接后，在检测线材的时候，按下启动键，防水气密测试仪就可以正常测试了。

在气密性测试仪检测中，仪器会往模具充气。如果线材是不密封，出现漏气的现象，模具的气体会往线材的另一端漏出去，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定线材是否漏气，仪器测试结果也会显示出NG，意味气密检测不通过。如果测试的线材不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，表示气密性检测通过。

图：线材连接器防水气密测试整体方案图

如果您还想了解更多关于线材连接防水测试感兴趣：线材连接防水测试

文章编辑：厦门连拓精密科技有限公司

关键词：线材连接器防水气密测试,连接器防水气密测试,防水气密测试仪
