厦门连拓精密科技智能手环防水气密测试方案 _模具设计与工装3D图方案展示

近期，连拓精密科技公司收到了关于智能手环气密测试应该要如何做的相关咨询，咨询的厂家对于智能手环的气密性测试大概有个模糊的概念，具体方案应该要如何实施还不太清楚。本次连拓精密科技收到了改客户的反馈，给客户设计了一套对于智能手环的气密性检测方案。

本次客户要检测的智能手环产品位置主要是手环后壳充电桩与塑胶的密封性，客户要求的防水等级是IP68。下面我们给大家介绍一下智能手环防水气密测试解决方案。

一：确定测试方式、确定使用哪款气密性测试仪

首先我们跟客户确定了产品的结构，跟可以沟通一致，使用的测试方式是全封闭的测试方法，然后我们给客户推荐的气密性测试仪是连拓精密科技LTQ系列全密封防水气密性测试仪。这款气密性测试仪是一款高精度气密性测试仪，测试防水等级要求可以达到IP68，经过客户验证客户选择了这款来对本次智能手环做气密性测试。

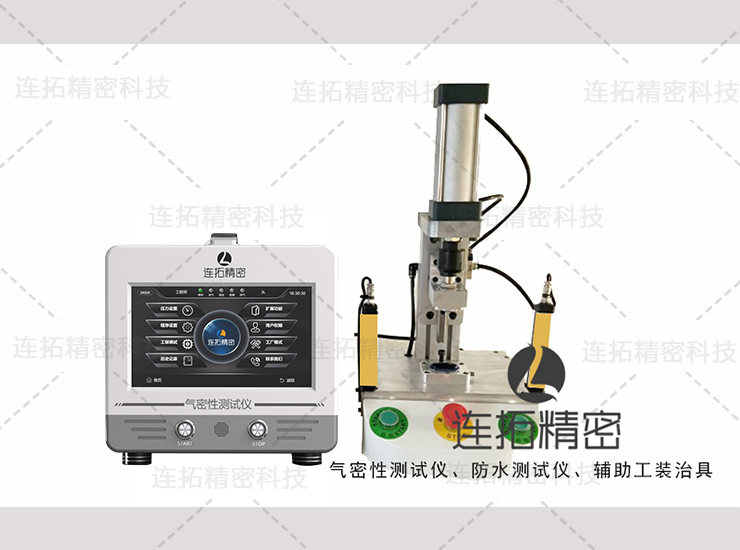

图：连拓精密科技LTQ系列全密封防水气密性测试仪

二、确定工装治具图纸、制作图纸

连拓精密科技工程经过跟客户沟通，客户提供了智能手环的3D图纸，我们给客户出具了测试工装治具方案，最终以确定的方案来制作。

考虑到产品外形问题，连拓精密科技在测试前需要为其设计相应的模具与工装。其中模具分为上模具与下模具，可放入智能手环后盖，上下模具闭合后能为测试防水等级提供一个密封的环境。

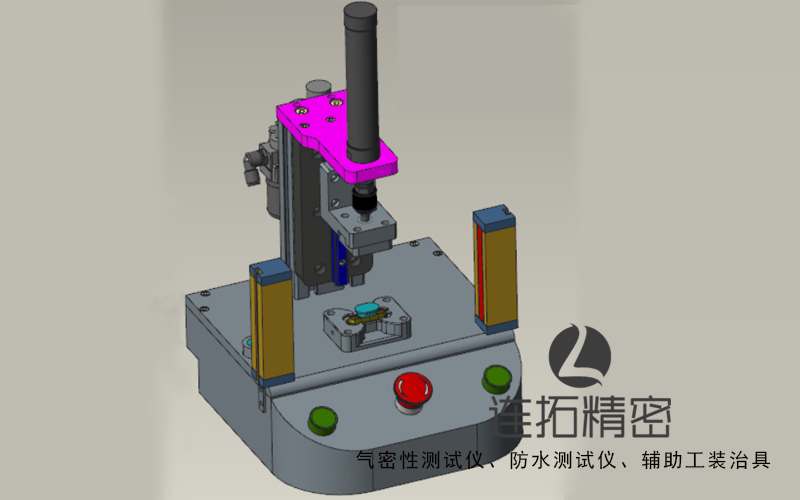

图：智能手环模具工装图纸

三、成品展示（连拓精密科技气密性测试仪、工装治具整套）

 制作完整后整套的气密性测试仪、工装治具展示如上图。测试前，连拓精密科技将智能手环后盖放入到模具后，将通过工装与我们的仪器连接。仪器由测试仪、气源、工装组成，防水测试仪内部有一个阀岛、储气罐等部件及我们设定好的程序，这时按下启动键，检测仪将自行下降，闭合模具。

在检测中，仪器会往模具中充气。如果智能手环后盖是不密封，出现漏气的现象，气体会向另一端漏去，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定智能手环后壳为漏气，仪器测试结果也会显示出NG。如果测试的智能手环后盖不漏气，充气后气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，表示智能手环后壳通过气密性检测。

以上内容为智能手环防水气密性测试解决方案解析，上述案例连拓精密科技气密性测试仪已经进入生产阶段。如果想要了解更多关于智能手环防水气密性测试方案及技术知识，可以联系官网客服，我们将有专业的技术工程师为您解答。

如果您还想了解更多关于智能穿戴防水气密测试感兴趣：智能穿戴防水气密测试

文章编辑：厦门连拓精密科技有限公司
