连拓精密本次检测的是新能源水冷管， 客户对气密性防水检测仪的稳定性和精密度都有比较高的要求，要求是：试压力是350Kpa,参数设置：充气30S,检测60S，保压60S,排气2S。检测要求的高标准取决于新能源行业对产品质量与安全的高标准，而在气密性检测方面连拓精密是专业的，于是连拓精密根据客户的要求制定了检测方案，总体精度能达到99.8%。我们是怎么做到的呢？下面分析下检测方案。

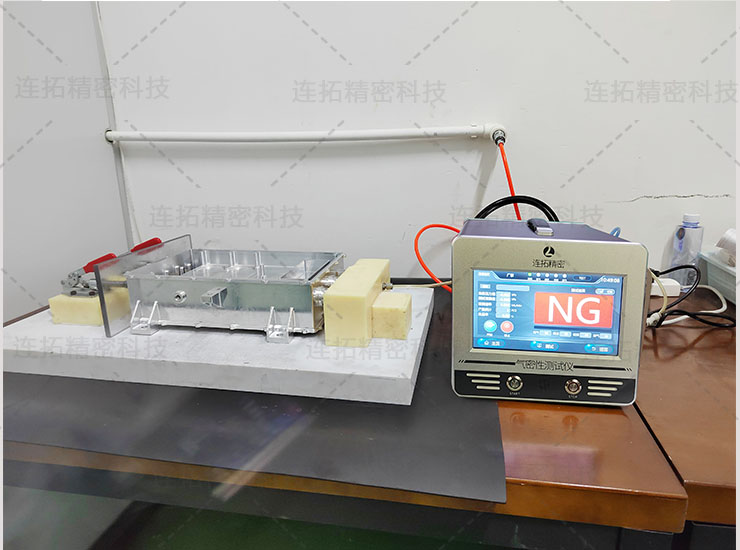

图为：连拓精密新能源水冷管气密性测试仪工作状态

新能源水冷管有两个检测难点，一个是检测产品不密封，空洞多，体积大，无法很好的形成密封的检测环境。这是气密性检测需要解决的第一步，为了形成产品密封的检测空间，我们设计了专注的检测工装，各种接口，如高压接口、电缆接口、防爆阀接口等进行密封，巧妙的设计即使接口规格不一，全列位置不同，也能很好，很简单的形成一个密封的环境。

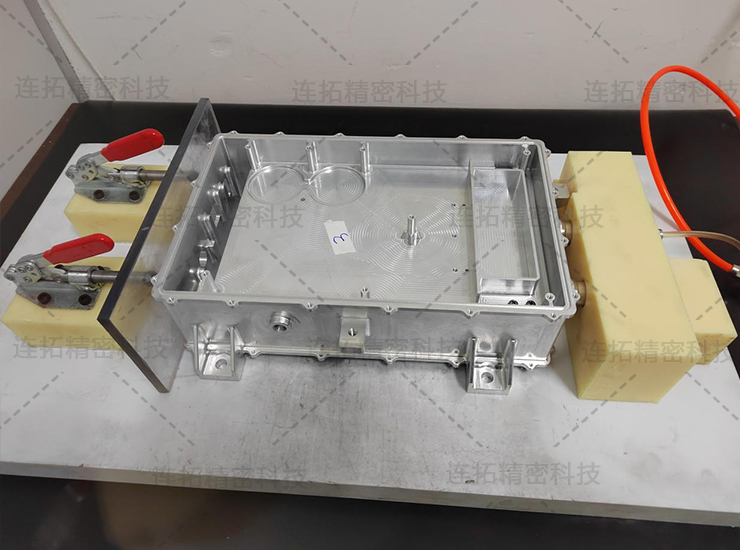

图为：连拓精密新能源水冷管气密性测试工装细节

密封难题解决了，接下来就是对客户检测要求的实行，压力350Kpa,参数设置：充气30S,检测60S，保压60S,排气2S的标准并不是每一种气密性检测设备都能很好的执行，尤其是大体积的检测产品，检测速度要求过快容易导致检测结果偏差，这对产品的密封判断就不准确。于是连拓精密使用了LY系列气密性测试仪进行检测。

连拓精密LTZ系列气密性测试仪，精度可达1pa，支持上位机、mes系统，对标准产品和被测产品分别加注同样的压力，稳压过后，以小量程压力传感器为感压元件来检测出被测产品和标准产品的压力，通过比较这两者之间的压力差值，计算出泄率大小，以此为依据确定被测产品是否存在泄漏，从而实现被测产品的良莠判断。

让连拓精密工程师调整好符合客户要求的检测参数后，我们把工装与产品进行闭合形成密封空间，手按一下仪器的开始按钮键或者屏幕上面的启动按钮键，检测仪根据设置自动启动检测，测试完毕仪器上会显示OK，或者NG，ok为气密要求达标，NG则为不达标。

连拓精密前期的为客户提供了复杂的技术支持，主要是为了后期简化了上机人员的操作，这样气密性测试仪在投放到产线检测中，才能更高效的完成，操作人员的要求也低，做到简单培训就能完成检测工作，打造新能源水冷管气密性测试自动化产线。
