探测器气密性测试案例展示_连拓精密科技探测器防水气密性测试设备应用

探测器有许多种，大致可分为金属探测器、气体探测器及水下探测器等，探测器内部都是由高精度敏感元件组成，一旦内部元件被水侵蚀，仪器的灵敏性就会下降或彻底失灵，所以探测器对防水性要求是非常高的，特别是常用于水下工作的水下探测器，需要采用探测器气密测试设备进行检测。

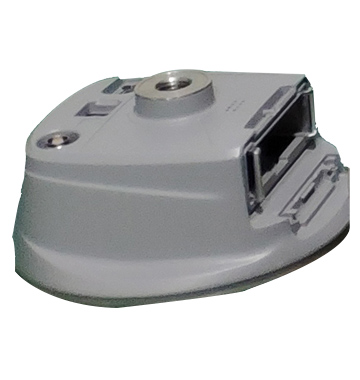

图：探测器案例图

如何检测呢？连拓精密科技这次根据客户提供的产品做出了一个具体的应用解决方案，即是采用探测器气密性测试设备进行测试。

探测器气密性测试设备，我们需要了解一下这款探测器外壳的结构。

这款探测器外壳是圆形盖状结构，盖子底部有螺丝孔，侧面有2个类似正方形的缺口，而且这款探测器外壳的形状不规则，所以在测试前我们一定要做好堵漏模具工装，除了最中间的孔留为充气孔外，其它孔都需堵上，产品右侧的方孔有盖子，直接盖上就可以了，另一面的孔和顶端的螺丝孔我们用定制的模具堵上，然后便可以对它进行气密性检测了，具体操作如下。

1、探测器气密性测试设备，选择一台直压气密性测试设备，我们选择了一台连拓精密科技LTK直压气密性测试设备。

2、将探测器放置在提前做好的模具上，然后双手按键启动仪器，模具下模顺着滑轨自动滑到工装仪器内部，紧接着工装上模下压，将探测器外壳上的孔堵住。

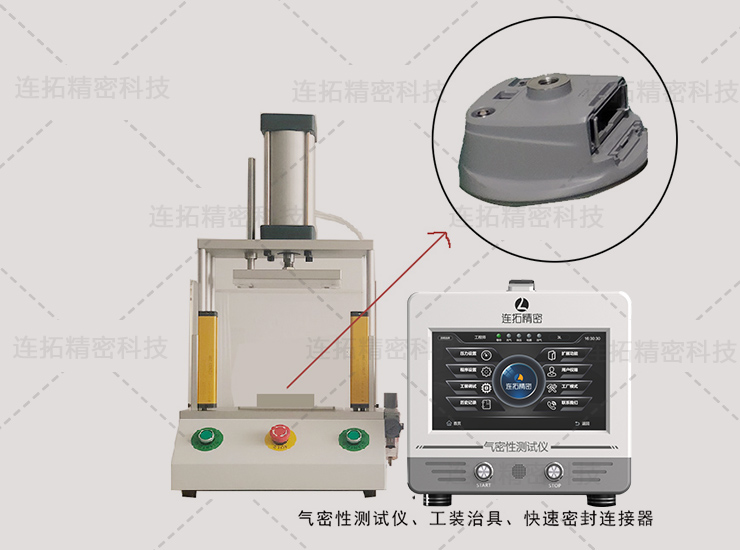

图：连拓精密科技探测器防水气密性测试设备整体方案图

使用连拓精密科技LTK直压气密性测试设备时候，将充气管与探测器外壳正中预留的充气孔连接，仪器根据设置好的参数对探测器外壳内进行充气。这时候探测器外壳内压力到达预设压力后仪器会停止充气，开始自动稳压，稳压结束后仪器便对探测器防水测试。气密性测试仪器会根据测试数据来判定产品是OK还是NG。
