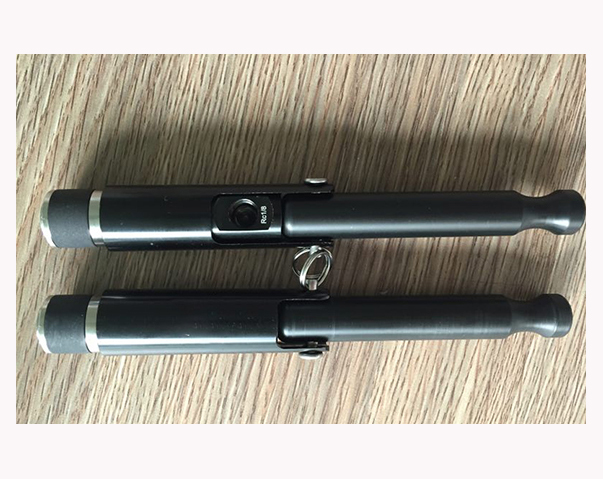

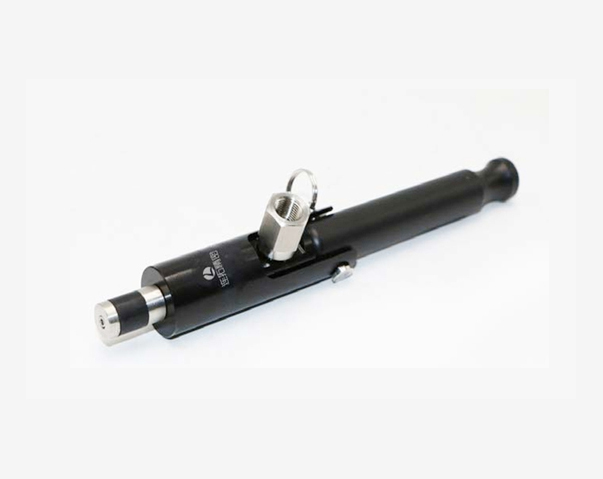

LT-D01系列折弯内胀式快速密封连接器

LT-D01系列快速连接器可以实现对直管，钻孔等测试件的快速密封连接。快速连接器通过其前端密封圈吸附在测试管件内壁上，因此在使用过程中必须保证快速连接器密封件和被测工件密封表面干燥。

立即咨询

全国服务热线：

15260243404

LT-D01系列折弯内胀式快速密封连接器介绍

LT-D01系列快速连接器可以实现对直管，钻孔等测试件的快速密封连接器。快速连接器通过其前端密封圈吸附在测试管件内壁上，因此在使用过程中必须保证快速连接器密封件和被测工件密封表面干燥，如果两者的密封接触面沾有水等润滑成分的话，其使用压力只能在 1bar 以下。

产品优势

可以密封公差范围较大的直管或钻孔；

密封圈自适应；

对测试管件无任何损伤。

应用范围

实现对直管，钻孔部件的压力和真空的快速密封测试。

技术参数

【工作压力】3 bar（Max）

【泄漏率】10-4 mbar·l/s (10-5 Pa·m3/s)

*此为标准品最低泄漏率，我们可以按需求提供更低泄漏率的装置，这取决于客户提供的详细规格（测试方法、测试稳定和测试压力）以及客户所提供样品的品质（即被测试件表面处理情况、粗糙度和尺寸允许公差）。

【工作温度】 +5℃ ～ +80℃

【密封介质】无油，干燥空气或其他无腐蚀性气体

【驱动方式】手柄驱动

【机体材料】产品机体外形为铝合金（表面处理：阳极氧化）

【密封材料】丁腈橡胶（NBR），可以根据需求选用其他材质

[测试步骤】

1、将手动内胀式快速连接器插到测试件内；

2、将快速连接器手柄旋转 90°实现连接密封，后施加测试压力；

3、测试结束，将快速连接器旋回90°取下。

规格尺寸（mm）

外形尺寸	密封范围A	Lmin*	快速接头零件号	堵头零件号	介质口B	ΦD	L1	L2	L3	L4
1	Φ9.5-Φ10.4	16	LT-D01-01	LT-D01-01P	G1/8″	22	175	92.9	102	60
1	Φ10.5-Φ11.4	16	LT-D01-02	LT-D01-02P	G1/8″	22	175	92.9	102	60
1	Φ11.5-Φ12.4	16	LT-D01-03	LT-D01-03P	G1/8″	22	175	92.9	102	60
1	Φ12.5-Φ13.4	16	LT-D01-04	LT-D01-04P	G1/8″	22	175	92.9	102	60
2	Φ13.5-Φ14.4	24	LT-D01-05	LT-D01-05P	G1/8″	22	175	100.9	101	68
2	Φ14.5-Φ15.4	24	LT-D01-06	LT-D01-06P	G1/8″	22	175	100.9	101	68
2	Φ15.5-Φ16.4	24	LT-D01-07	LT-D01-07P	G1/8″	22	175	100.9	101	68
2	Φ16.5-Φ17.4	24	LT-D01-08	LT-D01-08P	G1/8″	22	175	100.9	101	68
2	Φ17.5-Φ18.4	24	LT-D01-09	LT-D01-09P	G1/8″	22	175	100.9	101	68
2	Φ18.5-Φ19.4	24	LT-D01-10	LT-D01-10P	G1/8″	22	175	100.9	101	68
2	Φ19.5-Φ20.4	24	LT-D01-11	LT-D01-11P	G1/8″	22	175	100.9	101	68
2	Φ20.5-Φ21.4	24	LT-D01-12	LT-D01-12P	G1/8″	22	175	100.9	101	68
2	Φ21.5-Φ22.4	24	LT-D01-13	LT-D01-13P	G1/8″	22	175	100.9	101	68
2	Φ22.5-Φ23.4	24	LT-D01-14	LT-D01-14P	G1/8″	22	175	100.9	101	68
2	Φ23.5-Φ24.4	24	LT-D01-15	LT-D01-15P	G1/8″	22	175	100.9	101	68
Lmin：快速接头插入待密封管内所需的最短长度。特殊尺寸可按客户需求定制。
