连拓精密介绍控制盒气密性测试流程_气密性检测设备步骤

控制盒保护的是产品的核心电路板与控制系统，需要完全的密封状态，以防受潮进水等情况损坏产品，降低使用寿命，提高维修成本。因此，控制盒在出厂时都需要经过气密性检测以保证气密性能达标。连拓精密今天为大家演示控制盒气密性检测流程，希望可以帮到需要进行气密性测试的生产商。

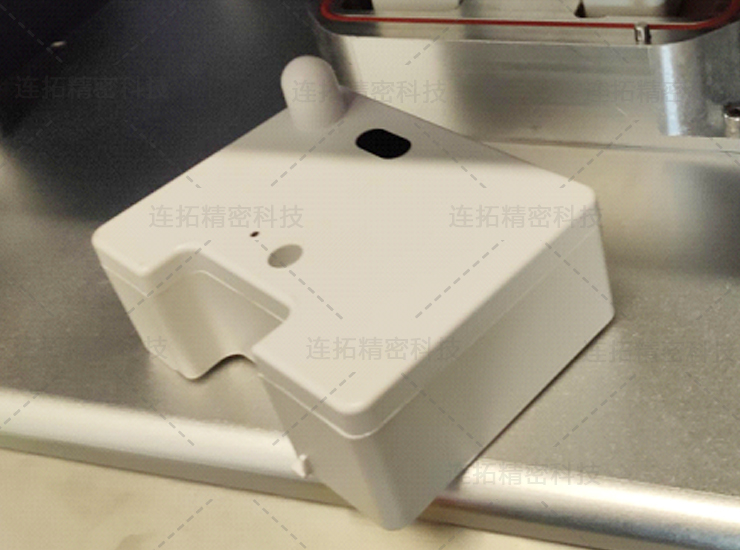

控制盒（待测品）

本次需要检测的是一个形状不规则的控制盒外壳，连拓精密需要根据控制盒的外形和大小设计制作专门的模具，因为控制盒上部带有气孔，无法做单边密封营造整体密封的效果，所以需要设置上下模具配合使用，形成整体的密封环境进行检测，下图为连拓精密设计的治具。

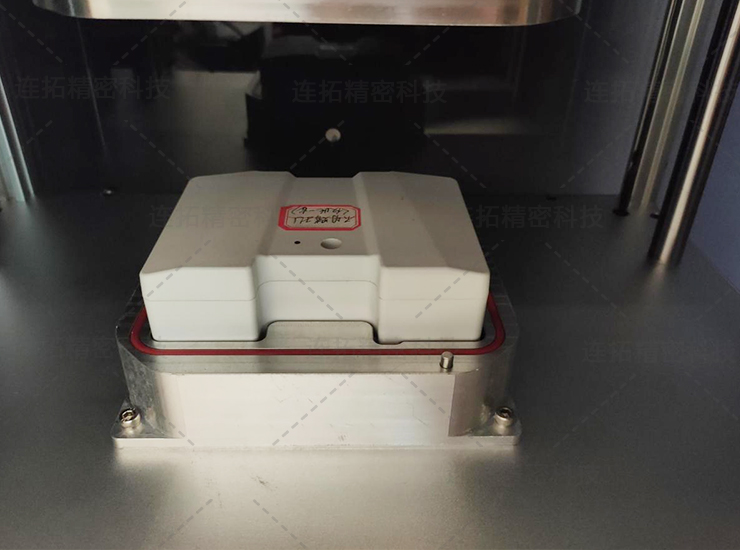

连拓精密控制盒气密性检测仪（治具特写）

根据控制盒的防水标准，连拓精密工程师使用算法设置出检测数据，把气密性检测主机与检测工装连接后录入检测条件到主机中。连拓精密气密性检测设备可设置100组不同参数，提供五种泄漏单位切换显示，很大程度满足控制盒生产线复杂的检测需求。

连拓精密控制盒气密性检测仪（实拍）

设置好设备检测参数后，启动气密性检测仪，工装中的上下模具会自动闭合，把一定压强的空气引入控制盒中，这时会听到气流声代表检测机在工作状态。整个过程分为四个步骤：充气阶段、保压阶段、测试阶段、排气阶段，检测时间受到检测样品的体积与检测需求的影响会有所不同，最好由连拓精密工程师协助您设置检测参数，以保证检测精度。

在测试过程中，测试仪器能够检测出控制盒的气压精度、气压泄漏率等关键参数。如果控制盒的防水性能符合标准，则测试仪上会显示“OK”，反之则会显示“NO”。气密性检测设备上有测试数据记录功能，可以在仪器的历史记录里查看相关的产品检测数据，可通过USB接口将测试数据下载下来，通过历史测试数据追踪记录不良品和返修情况，提高了产品的质量溯源，方便，快捷。

除了检测控制盒外，连拓精密气密性检测仪在汽车工业配件、电池包、电子产品、医疗器械、生活家电等对气密性要求高的产品有着丰富的检测经验，如需检测方案可联系。
