连拓精密水冷散热管气密性测试快速封堵工装操作方法
2024-06-19
在现代工业生产中,水冷散热板的气密性测试是确保产品性能稳定的关键环节。针对一体式水冷板的气密性检测,我们采用了连拓精密气密性检测仪配合快速封堵工装的方法,这种方法无需复杂治具,操作简便且效率极高。接下来连拓精密为大家展示一下。
一、测试准备
首先,准备好连拓精密气密性检测仪和快速封堵工装。快速封堵工装大约为8厘米长、4厘米直径的圆柱体,内部设计有可伸缩的爪瓣和卡环,以便快速套入和脱离水冷板的进出水口。

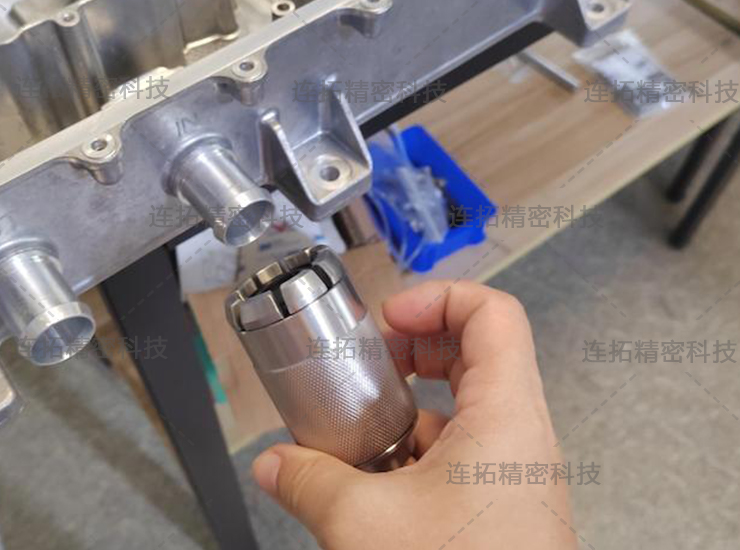

连拓精密水冷散热管气密性测试快速封堵工装(实拍)
二、进出气口气密性测试
1. 将快速封堵工装对准水冷板的进气口,轻轻套入。
2. 工装内部的爪瓣在接触到进气口后会自动抓牢并密封,确保测试过程中无气体泄漏。
3. 启动连拓精密气密性检测仪,按照设定好的测试参数进行检测。
4. 检测仪会自动记录并显示测试结果,如气密性良好则显示“OK”,如有泄漏则显示具体泄漏值。
5. 出水口的气密性测试步骤与进气口相同,只需将快速封堵工装套入出水口即可。

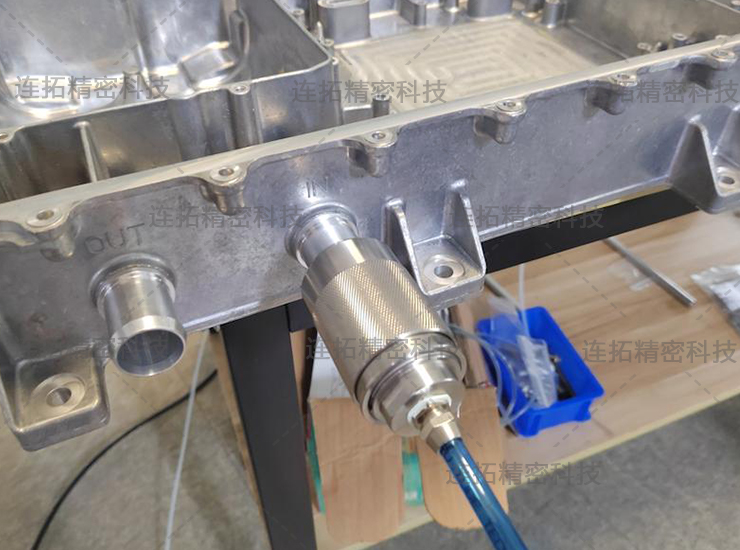

连拓精密水冷散热管气密性测试快速封堵工装(检测实拍)
三、工装脱离
测试完成后,如需取下快速封堵工装,只需将卡环向后滑动,放松内部的爪瓣,工装即可轻松脱离水冷板的进出水口。
四、操作优势
1. 操作简单:无需复杂治具,只需将快速封堵工装套入进出水口即可进行气密性测试。
2. 效率高:快速封堵工装能迅速完成密封和脱离,大大缩短了测试时间。
3. 溯源性高:连拓精密气密性检测仪能准确记录并显示测试结果,确保产品质量。

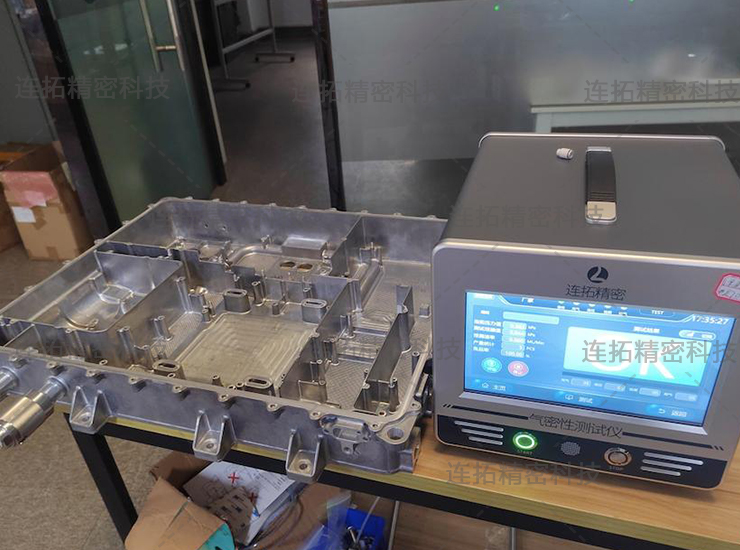

连拓精密水冷散热管气密性测试快速封堵工装(检测实拍)
通过采用这种快速封堵工装和连拓精密气密性检测仪的组合方式,我们能够轻松实现水冷散热板进出水口的气密性测试,为产品的质量控制提供了有力保障。同时,这种测试方法也大大提高了大型产品气密性检测的效率,为企业的生产和发展带来了实实在在的好处。
文章编辑:厦门连拓精密科技有限公司
